UML Perpustakaan Rekayasa Perangkat Lunak

1.      Domain Model Perpustakaan

Penjelasan:

Disebuah Universitas memiliki sebuah perpustakaan. Perpustakaan memiliki anggota yaitu dosen dan mahasiswa. Perpustakaan juga memiliki petugas perpustakaan  dan Admin perpustakaan. Kemudian perpustakaan juga memiliki koleksi yaitu koleksi fiksi dan non fiksi.

Kemudian terciptalah transaksi antara anggota dengan petugas perpustakaan yang meliputi peminjaman, pengembalian, dan perpanjangan. Saat meminjam di tentukan waktu max peminjaman yaitu 2 minggu dan max peminjaman hanya 3 koleksi saja. Saat anggota meminjam koeksi elum mencapai batas jumlah max peminjaman maka anggota juga bias menambah koleksi untuk di pinjam. Kemudian saat anggota mengembalikan koleksi, akan ada perhitungan denda jika melebihi batas max waktu peminjaman namun jika buku yang di pinjam rusakhilang maka anggota juga harus mengganti koleksi yang di pinjam tersebut.

Admin dapat mengelola data anggota dan petugas untuk di tambah, di update atau di delete admin juga dapat mengupdate dan delete data transaksi antara anggota dan petugas perpustakaan

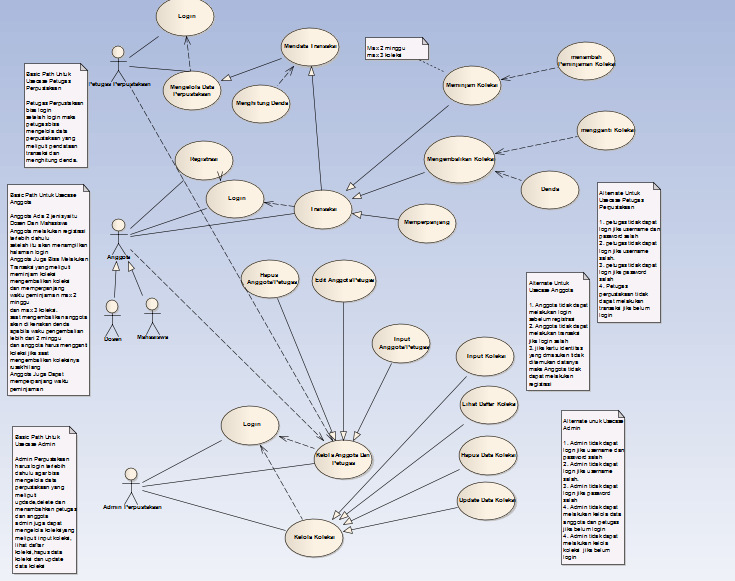

Usecase Perpustakaan.

2.

3.      Robusness Diagram Perpustakaan

4.      Secuence Diagram Perpustakaan
